某学习小组通过实验测量电源的电动势和内阻，实验室提供的器材有：
旧干电池一节（电动势约1.5V，内阻约1Ω）
电压表V（量程3V，内阻约3kΩ）
电流表A（量程0.6A，内阻约1Ω）
滑动变阻器G（最大阻值为20Ω）
开关一个，导线若干

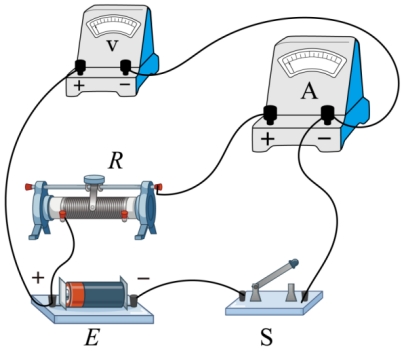

(1)为完成实验，用笔画线代替导线，请在答题卡上完成实物图甲的连接 ；
(2)实验中选用旧干电池，原因是 （简述理由）；
(3)通过多次测量并记录对应的电流表示数I和电压表示数U，利用这些数据画出了U—I图线，如图乙所示。由图线可以得出此干电池的电动势E= V，内阻r= Ω；（结果保留3位有效数字）。

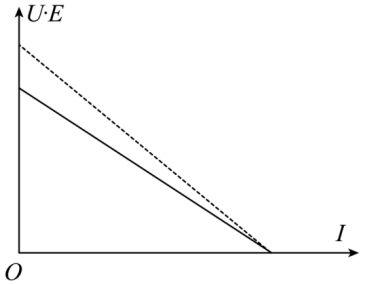

(4)由于电表内电阻的影响，测量结果会有误差。答题卡上的U-I图像（如图丙）中，实线是根据实验数据描点作图得到的U-I图像。若没有电表内电阻影响的理想情况下，在U—I图像中用虚线定性地描绘出电压U随电流I变化的图线 。（不用直尺、不用虚线作图均不得分）
【答案】
旧干电池内阻较大，容易测量，实验误差小 1.48（（1.46～1.49 ） 1.36（1.32～1.38）
